特長
- ●荷重能力測定に最適。能力測定は、最大1000tまで対応可能。
・ロードセルRS-711H（100t）を4つで400tまで測定可能。
・ロードセルRS-712H（250t）を4つで1000tまで測定可能。 - ※ロードモニターの本体表示は、kN（キロニュートン）表示になります。ロードセルの設定を5パターン登録可能。
付属品
仕様
| 名称 | NEW SELBER ロードモニター |
| 型式 | RM-7414 |
| 対応ロードセル | RS-711H／RS-711H2／RS-712H |
| ロードセルチャンネル数 | 4ch |
| 使用温度範囲 | 0〜50℃（動作範囲）、10〜40℃（保証範囲）、（結露なきこと） |
| 使用周囲雰囲気 | 腐食性ガス、塵埃のないこと |
| 電源 | AC100〜240V 50/60Hz |
| 外形寸法 | 260（W）×170（H）×136（D）mm（端子台その他突起部を除く） |
| 表示 | カラーTFT液晶（7.5型）ドット数 横640×縦480 バックライト寿命 50,000時間（Typ.） |
| 内蔵電池 | リチウム電池 CR2032 1個 寿命（目安）5年（25℃） |
| 名称 | NEW SELBER ロードセル（100t･250t） | ||
| 型式 | RS-711H | RS-711H2（※） | RS-712H |
| 定格荷重 | 200～1000kN | 200～1000kN（1個あたり） | 500～2500kN |
| 外形寸法（D×H（mm）） （突起部を除く） |
φ102×88 | φ102×88（1 個あたり） | φ157×130 |
| 重量 | 約 3.6kg | 約 7.2kg（2個合計） | 約 13.9kg |
| 使用温度範囲 | 10～40℃（結露なきこと） | 10～40℃（結露なきこと） | 10～40℃（結露なきこと） |
※RS-711H2 の本体は RS-711H の本体が 2 個セットされたものです。

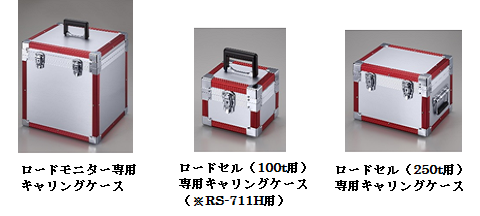

| 名称 | ロードセル用キャリングケース | ||
| 型式 | RS-711H | RS-711H2（※） | RS-712H |
| 外形寸法（W×H×D（㎜）） （突起部を除く） |
197×155×167 | 317×155×197 | 317×222×237 |
| 重量 | 約 1.9kg | 約 3.2kg | 約 4.0kg |
| 名称 | ロードセル用中継ケーブル |
| 型式 | RS-715C（5m） |
※本機の仕様に記載されている事柄は、将来予告なしに変更することがあります。
