カス上がり、カス入り込みを即座に検知。加工品保護や作業ロス削減に効果があります。

プレス荷重監視モニター

プレス荷重
監視モニター
プレス荷重
監視モニター
プレス荷重
監視モニター

うっかりとプレス加工の設定を間違えても安心。プレス機を保護し、トラブル回避が可能です。

ミス検出装置

ミス検出装置

材料送りミス、加工品排出ミスを即座に検知。金型損傷を防ぐことができます。

マルチカウンター

マルチカウンター

多品種小ロット化が進んでも加工品の数量計測が簡単！数量管理に最適です。

測定器

ロードモニター

ロードモニター

プレス機の荷重能力測定に最適。能力測定1,000トンまで対応可能。

動的精度測定器

プレス動的変位データ収集システム

加工時におけるプレス機の状態を測定。メンテナンスや更新の際のデータ取りに最適です。

カス上がりなどによる打痕キズが製品に付くと不適合となり、納期遅れで納品先からのクレームや、金型破損など、お客様にも自社にとっても生産ロスや信頼度低下などの問題（損失）が発生してしまいます。

現場のヒヤリハット金型破損で生産ロストラブルで生産停止

プレス加工の安定稼働やトラブル回避の対策はお済みですか？
プレス加工の問題は突然発生します。
ヒヤリハットの経験や、金型破損で生産のロスが頻繁に発生していませんか！？

製品としての問題

・納期遅れ
・材料の損出・時間のロス
・多品種の場合、他の製品にも納期遅れが生じる可能性がある

金型や設備の問題

・メンテナンス時間がかかる（時間のロス）
・パンチ及びダイス交換など不必要な費用が発生（費用のロス）
・最悪の場合、金型破損（納入先への大幅な納期遅れ）

納入先へ与える影響（問題）

・良品に混ざって不適合品を出荷すると納入先からクレームが生じる
・頻繁に起こすと自社の信頼度が低下する

・高速で加工が進むので、プレス加工中のカス上がりや、カス入り込み等を目視確認できない
・材料送りミスが発生するのを事前に予測するのは困難
・多品種小ロット化が進み段取り替え時に、うっかり加工設定をミスしたままプレス機を作動させた

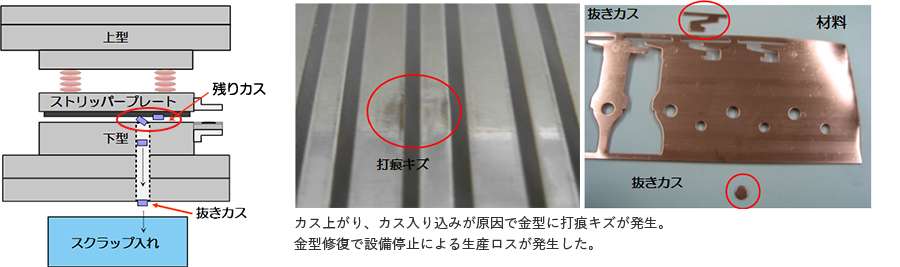

カス上がり、カス入り込みで金型に打痕キズが発生した事例

・カス上がりは本来なら抜き落される材料が製品の上または下に入り込む現象です。

カス上がり対策はこれが最適！

カス上がり検出装置

・カス上がり監視装置で
トラブルを回避できます。

プレス加工の設定ミスを模擬（過大圧力）した事例（10mm厚の樹脂板での稼働試験）

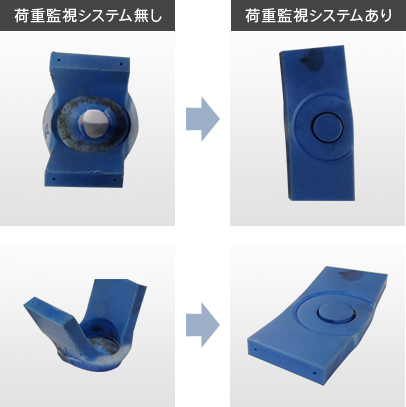

・荷重設定ミスを模擬した過大圧力でプレス加工機を稼働させた場合の試験結果。
荷重監視システムの有効性が確認できます。
・加工品の安全、現場の安全にも貢献いたします。

プレス荷重監視モニター

プレス加工で発生する各問題を解決するために、高精度のプレス加工監視装置を開発しました！
プレス加工で発生するカス上がり、材料送りミス、プレス荷重異常を瞬時に検知する監視装置でプレス加工のトラブルを防ぎます。
プレス加工に確かな信頼性をプラスする理研計器奈良製作所の技術力で、お客様の生産ロスの削減、生産効率アップに貢献いたします。

カス上がり検出装置
カス上がり、カス入り込みを即座に検知。加工品保護や作業ロス削減に効果があります。
ミス検出装置
材料送りミス、加工品排出ミスを即座に検知。金型損傷を防ぐことができます。
プレス荷重
監視モニター
うっかりとプレス加工の設定を間違えても安心。プレス機を保護し、トラブル回避が可能です。
マルチカウンター
多品種小ロット化が進んでも加工品の数量計測が簡単！数量管理に最適です。

プレス加工監視装置／測定器の主なラインアップ

ロードモニター（ロードセル100トン・250トン）

ロードモニター RM-7414

ロードモニター
RM-7414

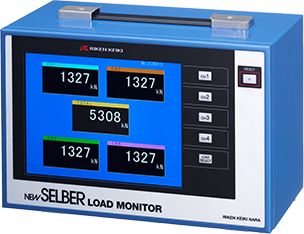

NEW SELBER LOAD MONITOR

製品概要: プレス機の設備点検に役立つロードモニターです。 (2017年発売)

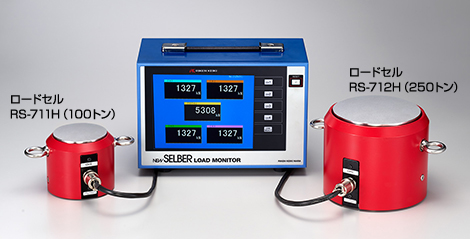

※ロードセル RS-711H（100トン）、RS-712H（250トン）

ロードモニター RM-7414

特　長

・荷重能力測定に最適。能力測定は1,000トン(t)まで対応可能。
・ロードセルの設定を5パターン登録可能です。

※製品仕様・特長は予告なく変更する場合があります。

カス上がり検出装置

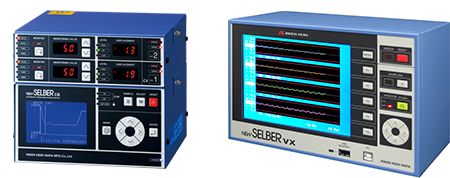

カス上がり検出装置 RM-2510/RM-2512/RM-2514

カス上がり検出装置
RM-2510/RM-2512/RM-2514

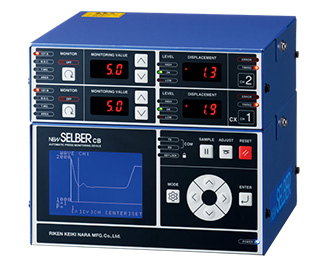

NEW SELBER CB・CX

製品概要: プレス加工のカス上がり、カス入り込みを検出する自動プレス監視モニタです。
極小センサを用いることで困難だったワーク付近のカス上がりが的確に検出できるようになりました。

特　長

・基準値監視を搭載（新機能）
・分解能前回値0.1µm、基準値：0.5μm
・新機能AREAモードを搭載
・トレース波形表示画面による監視ポイントの可視化
・最大８chまで拡張可能（CX 2ch：RM-2512、4ch：RM-2514）

※製品仕様・特長は予告なく変更する場合があります。

カス上がり検出装置

カス上がり検出装置 RM-2305

カス上がり検出装置
RM-2305

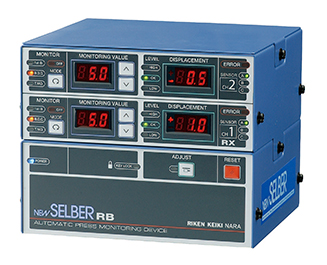

NEW SELBER RB・RX

製品概要: プレス加工のカス上がり、カス入り込みを検出する自動プレス監視モニタです。
極小センサを用いることで困難だったワーク付近のカス上がりが的確に検出できるようになりました。

特　長

・第一バウンド検出機能を搭載
・アナログ出力機能搭載
・最大8チャンネルまで拡張可能（RX1ユニット2ch仕様）
・極小センサも対応
・高精度検出が可能、分解能0.1μｍ（99.9μｍまでの設定が可能です。）

※製品仕様・特長は予告なく変更する場合があります。

ミス検出装置

ロードモニター RM-7414

ミス検出装置
RM-2704

NEW SELBER BM

製品概要: プレス加工のミス検出でお客様のニーズにお応えし、NEW SELBER BMを
全面リニューアルしました。（2018年）

特　長

・監視チャンネルを6chに増加
・BANK機能は99バンク設定可能
・最大回転数：3000SPM

※製品仕様・特長は予告なく変更する場合があります。

プレス荷重監視モニター

ロードモニター RM-7414

プレス荷重監視モニター
RM-2112（2ch仕様)／RM-2114（4ch仕様)

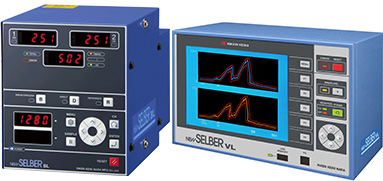

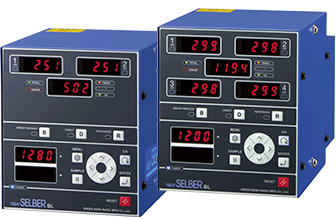

NEW SELBER BL

製品概要: プレス荷重監視に必要な機能だけを搭載した既存のNEW SELBER VLの廉価版として登場。（2017年）
必要な機能のみ搭載したモデルで、簡単操作でお使いいただけるようになりました。

特　長

・プレス荷重監視に特化した製品で操作性がよくなりました。

※製品仕様・特長は予告なく変更する場合があります。

マルチカウンター

マルチカウンター RM-2902

マルチカウンター
RM-2902

NEW SELBER BC

製品概要: 多品種小ロット化が進んでも、数量計測が簡単に行えるようになりました。お客様のニーズにお応えして登場（2018年）

特　長

・表示部：LEDセグメント表示
TOTAL/PRESET-COUNT 7桁、PRESET 7桁
・カスタム設定機能で30項目以上の設定をガイド機能により設定漏れを防止します。
・BANK機能：99バンク(但し、テンプレート設定もBANKを使用)

※製品仕様・特長は予告なく変更する場合があります。

プレス荷重監視モニター

プレス荷重監視モニター
RM-2161/RM-2162

NEW SELBER SL

製品概要: ローコストで増設可能な1ch用荷重計です。プレス機に関わらず、荷重が発生するところにボルトセンサを取付ければ監視を行えます。

特　長

・ローコストで増設可能な1ch用荷重計
・ダイハイト調整に最適
・監視方法は、ゾーン監視／オーバーロード監視を搭載
・異常感知以前の8shot分のデータ転送可（RS-232C/485通信接続時）
・アンプ本体はDINレールに取付け可能
・アナログ信号出力機能搭載

※製品仕様・特長は予告なく変更する場合があります。

プレス荷重監視モニター

プレス荷重監視モニター
RＭ-7402(2ch仕様)/RM-7404(4ch仕様)

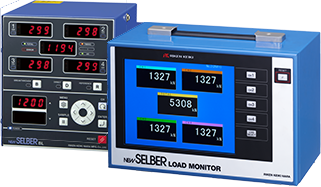

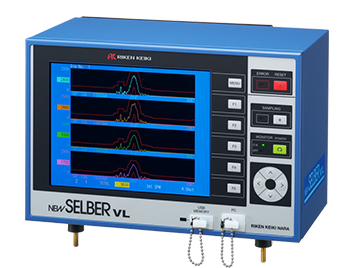

NEW SELBER VL

製品概要: プレス加工中の荷重を視覚で確認し記録・監視をするグラフィック荷重モニターです。加工工程の荷重を波形で確認することによりプレス機及び金型の負荷状態が確認できます。

特　長

・監視チャンネル2ch/4ch 仕様の2種類です。
・低速から高速プレスに対応。
・監視モードは荷重ピーク値監視/波形監視/荷重値監視。
・監視方法(基準値監視/前回値監視)
・データ記録(USB メモリー32GB まで対応)

※製品仕様・特長は予告なく変更する場合があります。

カス上がり検出装置

カス上がり検出装置
RＭ-7302(2ch仕様)/RM-7304(4ch仕様)

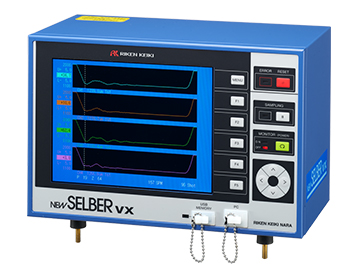

NEW SELBER VX

製品概要: カラーグラフィック表示で下死点の経時変化を見ることが出来ます。
USBフラッシュメモリで下死点データの連続記録が可能。トレサビリティに大活躍！

特　長

・監監視チャンネル数が、2CH仕様・4CH仕様の2機種です。
・最大回転数が、4500SPMまで対応可能。
・監視モードは、下死点モード・1st(第一バウンド)・外部タイミングモードを搭載。（※チャンネル個別にてモード選択が可能）
・分解能0.1μm。(国内仕様) ※0.5μm(海外仕様)
・センサー種類を選ばない！弊社全センサー対応。
・液晶表示は迫力のある7.5インチを採用。
・USBメモリでのデータ記録最大32GBまで可能。
・監視方法の選択可能。（基準値監視・前回値監視）

※製品仕様・特長は予告なく変更する場合があります。

カス上がり検出装置

NEW

カス上がり検出装置
RＭ-2412(2ch仕様)/RM-2414(4ch仕様)

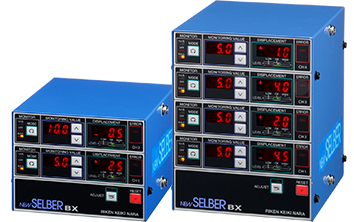

NEW SELBER BX

製品概要: 前機種RＭ-2402(2ch仕様)/RM-2404(4ch仕様)の後継機

特　長

・分解能0.5μm。(最大99.5μm)
・最大回転数が、4500SPMまで対応可能。
・低価格・コンパクト設計、限られたスペースにも設置可（前機種と本体サイズは同じ）
・センサー種類を選ばない！弊社全センサー対応。
・弊社、極小センサーRS-223H／大型センサーRS-233H対応可能（前機種より追加機能）
・Bシリーズ(BMミス検出器・BL荷重監視・BCｶｳﾝﾀｰ)と連結可能
・別途オプションRC-232C通信可能

※製品仕様・特長は予告なく変更する場合があります。

動的精度測定器

プレス動的変位データ収集システム

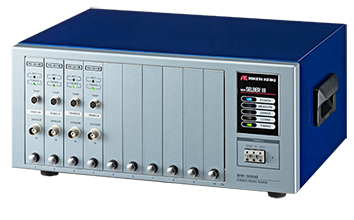

RＭ-3000

NEW SELBER III

製品概要: プレス機の動的精度を測定するために開発したシステムです。
より柔軟にデータ収集し波形再生することはもちろん他のアプリケーションにデータをエキスポートすることも可能になりました。

特　長

・毎ショットの下死点または第一バウンドの経時変化測定が可能
・ショットごとの下死点変位波形の連続測定（観測）等が可能
・測定したデータを解析することが可能
・簡易なデジタルレコーダーとしての利用も可能

※製品仕様・特長は予告なく変更する場合があります。
