カス上がり検出器

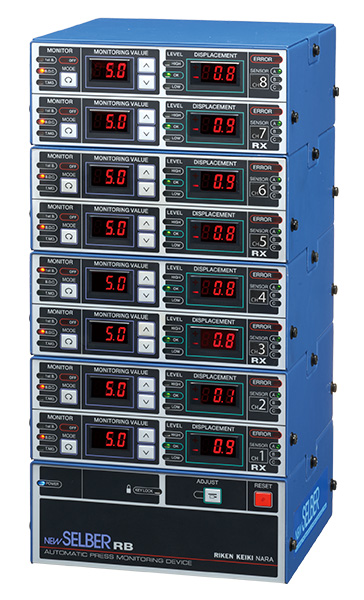

NEW SELBER RB/RXRM-2305

<span>NEW SELBER RB/RX</span>RM-2305

特長

  • ●高精度検出が可能、分解能0.1µm(99.9μmまでの設定が可能)

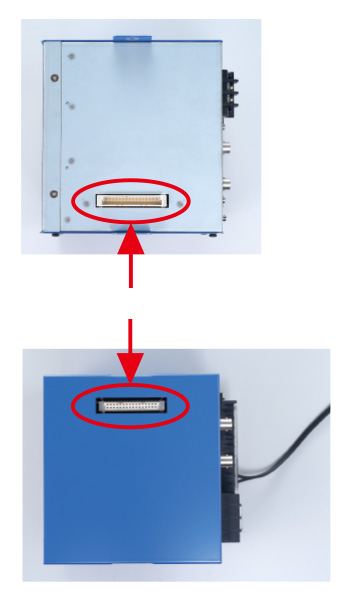

  • ●最大8チャンネルまで拡張可能(RX 1ユニット 2ch:RM-2505)

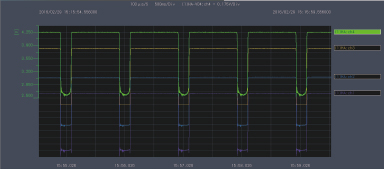

  • ●アナログ出力機能搭載(ストリッパープレート波形と検出タイミング位置の確認

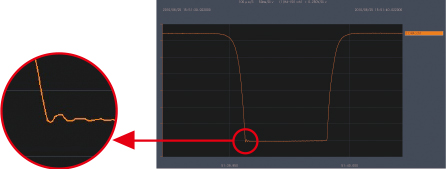

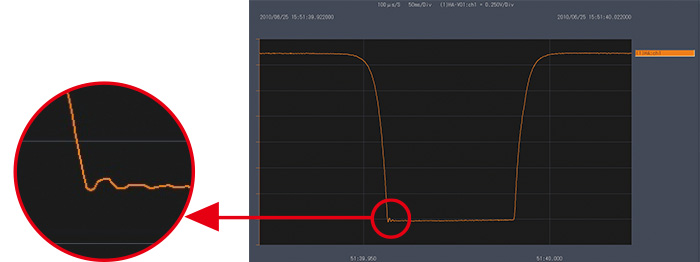

  • ●第一バウンド検出機能の進化で精密加工に最適(第一バウンドピーク値検出/第一バウンドボトムピーク差検出)
    特許第6098979号
  • ※RM‐2405とRM‐2505を1台ずつ組み合わせた形式が「RM‐2305」となります。

仕様

名称NEW SELBER RB ベースユニット
型式RM-2405
入力3点 無電圧のNPNオープンコレクタ出力または接点による入力
出力2点 リレー接点(C接)NC-C-NO AC250V 2A Max.(抵抗負荷)
AC OUT 1A Max.
検出ユニット最大搭載数RM-2505 4ユニット(8チャンネル)
使用温度範囲0 ~ 50℃(結露なきこと)
使用周囲雰囲気腐食性ガス、塵埃のないこと
電源AC100V~240V 50/60Hz
重量本体:約1.4kg 取り付けアングル:約0.8kg
外形寸法150(W)×60(H)×140(D)mm(端子台その他突起部を除く)
名称 NEW SELBER RX カス上がり検出ユニット
型式 RM-2505
検出分解能 0.1μm(RS-233H使用時は、1μm)
監視方法 前回値比較
監視可能最大回転数 4000spm
検出チャンネル 1ユニット2チャンネル
外部入力(2チャンネル共用) 1点 無電圧のNPNオープンコレクタ出力または接点による入力
外部出力 測定波形出力(トレース波形・タイミング)
使用温度範囲 0 ~ 50℃(結露なきこと)
使用周囲雰囲気 腐食性ガス、塵埃のないこと
電源 RM-2405より供給
重量 本体:約1kg
外形寸法 150(W)×60(H)×140(D)㎜(突起部を除く)

※本機の仕様に記載されている事柄は、将来予告なしに変更することがあります。
