特長
- ・ローコストで増設可能な1ch用荷重計
- ・ダイハイト調整に最適
- ・監視方法は、ゾーン監視／オーバーロード監視を搭載
- ・異常感知以前の８shot分のデータ転送可（RS-232C/485通信接続時）
- ・アンプ本体はDINレールに取付け可能
- ・アナログ信号出力機能搭載
設置
アンプ本体はDINレールに取付け可能

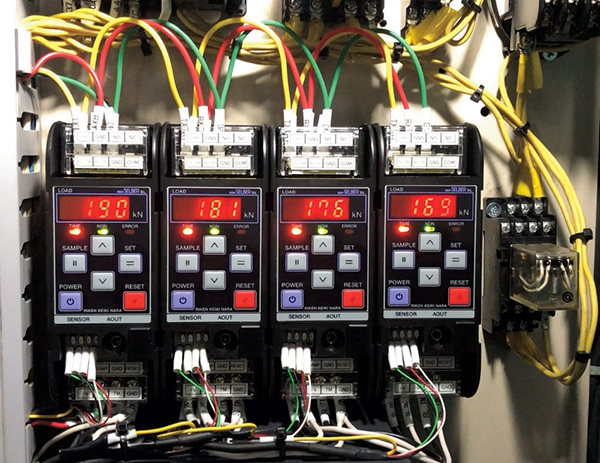

（制御盤内の例）
DINレールを使用し最大9999台増設可能
・プレス機に関わらず、荷重が発生するところにボルトセンサを取付ければ監視を行えます。
（使用センサ（別売）：ボルトセンサ（受注生産）/ 歪センサ：RS-702H）
※歪センサ：RS-702H

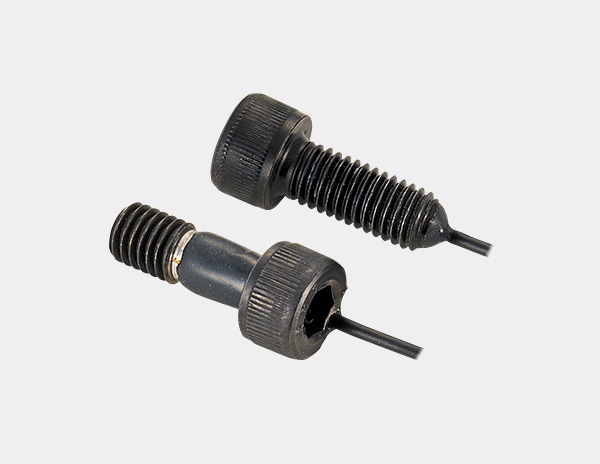

ボルトセンサ
（受注生産のため、詳細はお問合せ下さい。）
仕様
| 名称 | NEW SELBER SL |

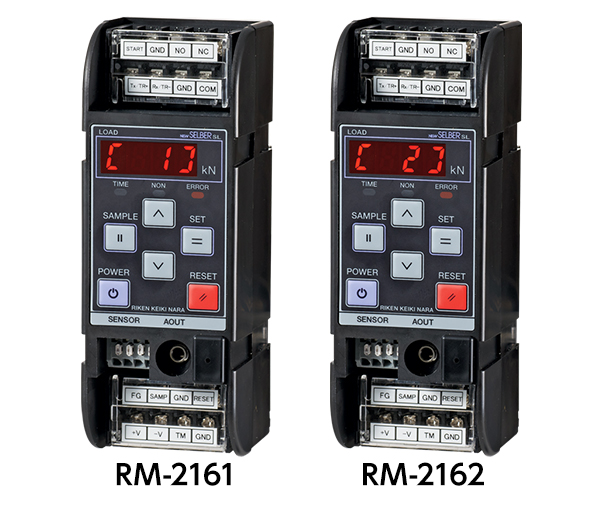

| 型式 | RM-2161 / RM-2162 |
| 対応センサ | RS-702H（別売） / ボルトセンサ（受注生産） |
| 監視方法 | ゾーン監視 ・ オーバーロード監視 |
| 監視範囲 | 基準波形に対して±99% 1%ステップ（1〜9999kN） |
| 入力 | NON（監視／無監視）、RST（リセット）、SMP（サンプリング）、TIM（タイミング信号） 各入力部は、NPNトランジスタオープンコレクタ、または接点入力 |
| 出力 | リレー接点出力（NC-COM-NO AC250V 2A Max.） |
| 監視可能最大回転数 | 2000spm |
| 使用温度範囲 | 0 ～ 50℃（結露なきこと） |
| 使用周囲雰囲気 | 腐食性ガス、塵埃のないこと |
| 電源 | DC24V（（±10%） 消費電力2W以下） |
| 重量 | 455g（付属品を含む梱包重量） |
| 外形寸法 | W49×H132×D57mm（突起部、取付けアングルは除く） |
| 表示 | 7セグメント 4桁 |
※本機の仕様に記載されている事柄は、将来予告なしに変更することがあります。
