传感器

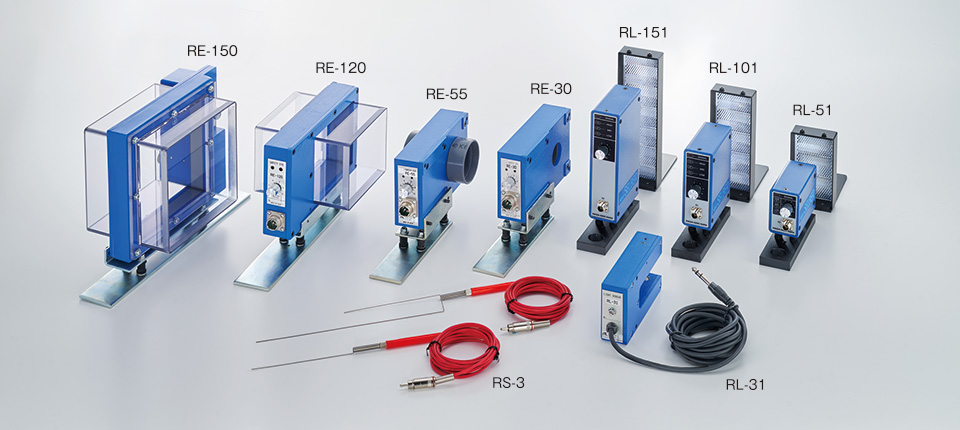

Sensor Series通过式传感器/弹簧传感器

<span>Sensor Series</span>通过式传感器/弹簧传感器

名称 磁性传感器
型号 RE-30 RE-55 RE-120 RE-150
最小检测物体 φ1㎜以上的金属 φ2.5㎜不透明物体 φ8㎜以上的金属物体 φ40×t1.0金属物体
検出距離 φ30㎜ φ51㎜ 88㎜×108㎜以内 139㎜×139㎜以内
输出 NPN晶体管输出(电流:最大80mA)检测时ON
应答时间 1ms以下
使用温度范围 0 〜 55℃(无结露)
使用环境 无腐蚀性气体、无粉尘
电源 DC12V
重量 约2.0kg 约1.5kg 约2.1kg 约2.5kg
外形尺寸(mm)
W×D×H
45×227.5×127.7 45×227.5×127.7 140×268×162.7 50×300×209.7
名称 通过式传感器
型号 RL-51H RL-51 RL-101H RL-101 RL-151H RL-151
最小检测物体 φ2㎜球(鉄球自然落下时)
检测距离 90〜190mm 90〜1000mm 90〜190mm 90〜1000mm 90〜190mm 90〜1000mm
输出 NPN晶体管输出(电流:最大100mA)检测时ON
应答时间 100μsec以内
使用温度范围 0 〜 50℃(无结露)
使用环境 无腐蚀性气体、无粉尘
电源 DC12V
重量 约0.9kg 约0.8kg 约1.2kg 约0.9kg 约1.4kg 约1kg
外形尺寸(mm)
W×D×H
40×
(241〜341)×
94
40×130×87 40×
(241〜341)×
142
40×130×135 40×
(241〜341)×
200
40×130×183

※本机器规格中记载的项目如有更改,恕不另行通知。


型号 RL-51H-RE RL-51-RE RL-101H-RE RL-101-RE RL-151H-RE RL-151H
重量 约0.2kg 约0.4kg 约0.3kg 约0.4kg 约0.4kg 约0.5kg
外形尺寸(mm)
W×D×H
42.6×
※239×69
59.5×105×114 59.5×
※239×112
59.5×105×164 59.5×
※239×172
59.5×105×209

※使用悬挂支架S和悬挂支架M时,长度为50mm。

可以下载每个产品的外形尺寸。
※若需要保存文件,请单击右键保存该文件。

型号 外形尺寸图 特征
RL-51H RL-51H(悬挂支架S)(103kb)|
RL-51H(悬挂支架M)(103kb)
RL-51的悬挂支架的规格型号。
RL-51 RL-51(101kb)
RL-101H RL-101H(悬挂支架S)(105kb)|
RL-101H(悬挂支架M)(104kb)
RL-101的悬挂支架的规格型号。
RL-101 RL-101(102kb)
RL-151H RL-151H(悬挂支架S)(101kb)
RL-151H(悬挂支架M)(102kb)
RL-151的悬挂支架的规格型号。
RL-151 RL-151(102kb)
RS-3 RS-3(161kb) 弹簧传感器
前端可拆卸型

■传感器接线长度也可以格外定制。
