跳屑检测装置

NEW SELBER VXRM-7302 / RM-7304

<span>NEW SELBER VX</span>RM-7302 / RM-7304

特点

  • ●可选择监测方法(基准值/前次值)
  • ●精度0.1μm(海外规格:前次值为0.1μm、基准值为0.5μm)
  • ●可以记录异常报警前8个冲程的波形数据
  • ●可以同时监测模具中跳屑和由于热膨胀引起的模高变化,是提高产品精度的理想选择。

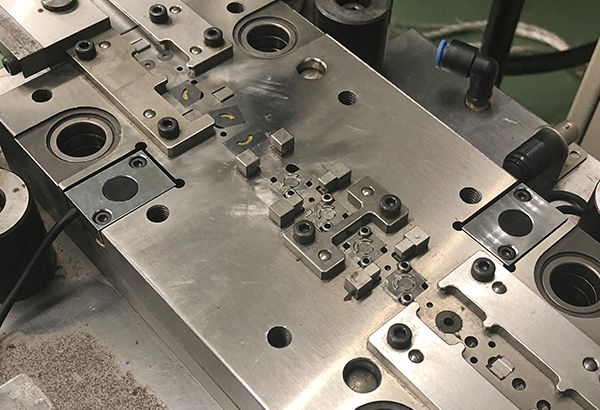

在模具之间安装传感器的示例

规格

名称NEW SELBER VX
型号RM-7302J (2ch)/ RM-7304J (4ch)※海外规格的一部分产品型号有所不同。
检测精度0.1μm(海外规格:前次值为0.1μm、基准值为0.5μm)
监测方法前次值比较/基准值监测
输入3点 无电压NPN集电极开路输出(驱动电流15mA以上)或触点输入
凸轮信号输入 无电压NPN或PNP集电极开路输出或触点输入
输出2点 继电器触点(C触点)NC-C-NO AC250V 2A最大(电阻负荷)
凸轮信号电源 DC12V 250mA最大
可监测最大回转速4500spm
使用温度范围-5~58℃(无结露)
使用环境无腐蚀性气体、无粉尘
电源AC100V~240V
重量本机:约3.5kg 安装支架:约1.7kg
外形尺寸260(W)×170(H)×136(D)mm(不包括接线端子和其他突起部分)
显示彩色TFT 液晶(7.5英寸)点数 长640 x宽480
背光寿命50,000小时(Typ.)

※本机器规格中记载的项目如有更改,恕不另行通知。
